DNMG 150604

DNMG ÖLÇÜLERİ_TAMTAKIM_www.tamtakim.com

D N M G 150604

D→ Ucun şekli: 55° elmas (diamond shape, rhombic 55°)

N→ Negatif uç, 0° serbest açı (genelde çift taraflı kullanılabilir)

M→ Tolerans sınıfı (orta hassasiyet)

G→ Delikli, çift taraflı uç (genelde vida sıkmalı sistemlerde)

150604 ise ölçüleri ifade eder (ISO kodlama):

15→ Kenar uzunluğu ≈ 15.875 mm

06→ Uç kalınlığı = 6.35 mm

04→ Köşe yarıçapı = 0.4 mm

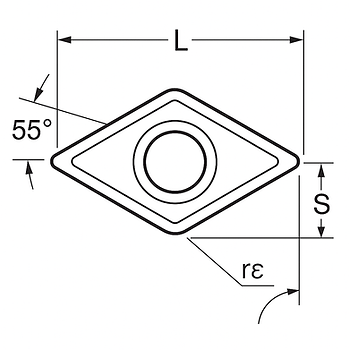

📐 **Özet ölçüler (DNMG 150604):

• Şekil: 55° elmas

• * Kenar uzunluğu (L): 15.875 mm

• * Kalınlık (S): 6.35 mm

• * Köşe yarıçapı (rε): 0.4 mm

• * Orta delik: standart vida bağlantı deliği

• * Negatif uç → her iki yüzey kullanılabilir
